Sequential Logic Design

2020-02-01Original-language archivelegacy assets may be incomplete

基本器件

  • S-R 锁存器(Latch)
S R Q QN
0 0 last Q last QN
0 1 0 1
1 0 1 0
1 1 0 0
  • D Latch
C D Q QN
1 0 0 1
1 1 1 0
0 x last Q last QN
  • Flip-Flop 触发器:某个信号处于上升沿或者下降沿的时候工作

    • D Flip-Flop
    • Master/Slave S-R flip-flop
    • Master/Slave J-K Flip-Flop
    • T Flip-Flop
  • 特征方程

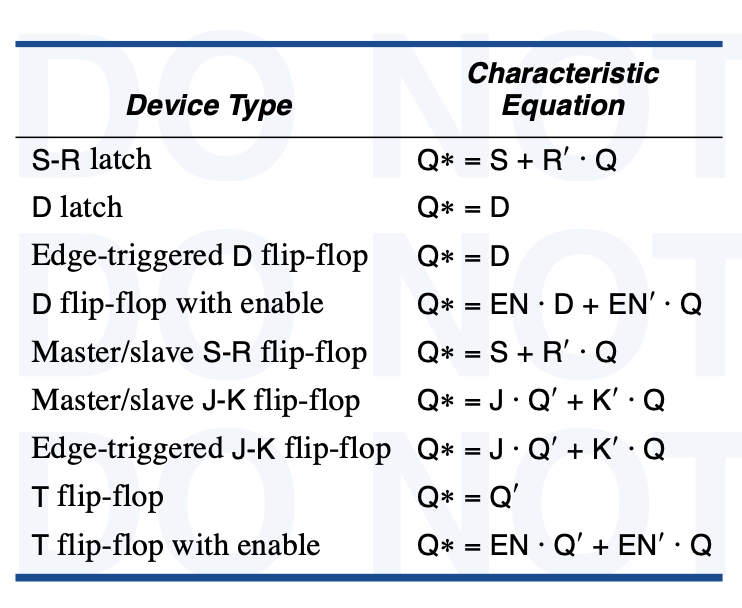

    CE

同步时序电路

  • 输出方程,状态方程,激励方程
    • 输入 XX
    • 输出 ZZ
    • 当前电路状态:QnQ^n
    • 触发器输入 YY
  • 摩尔型电路:ZZ 为当前状态函数
  • 米里型电路:ZZ 为当前状态与输入的函数
  • 激励方程:Y=F(X,Qn)Y=F(X,Q^n)
  • 状态方程:Qn+1=F(Y,Qn)Q^{n+1}=F(Y,Q^n)
  • 同步时序逻辑电路分析
    • 特性方程+激励方程+输出方程
    • 获得 Qn+1Q^{n+1} 的表达式
    • 画出状态转换表,转态转换图,确定功能
  • 同步时序逻辑逻辑电路设计
    • 建立状态图或状态表
    • 状态化简:合并等价状态
    • 状态分配:nn 个触发器确定 2n2^n 个状态
    • 选择触发器
    • 求出激励方程与输出方程
